切粉破砕機SKE-HLシリーズ

加工機と1×1のリアルタイム処理に最適!
多種多様な切粉に対応できるSKEシリーズの
省スペースタイプ。
特許出願中

設置例

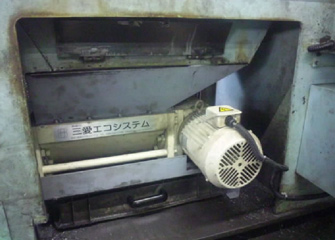

  • 狭いスペースへの取り付け
  • NC旋盤による切削加工
  • 鉄鍛造材パーマ状切粉
  • 加工機に対し1×1設置
  • 破砕後はコンベア集中搬送
  • コンベアとのリンク動作
SKE-150HL-60-400R ※ユーザー指定色塗装

SKE-150HL-60-400R

SKE-075HL-60-400R

SKE-075HL-60-400R

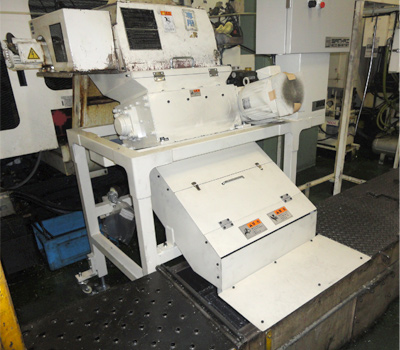

  • ホッパー部開閉センサー
  • 加工機下への直接設置
SKE-150HL-60-400R

SKE-150HL-60-400R

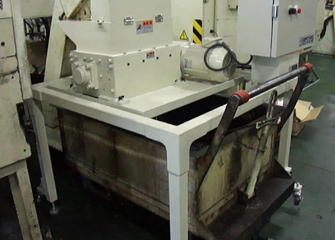

  • チップコンベアへ吊り下げ
  • 切粉箱へ直接排出
※写真はすべてオプション品装着仕様です。

装置諸元

※混入異物には寸法限界がありますので事前に打ち合わせが必要です。
切粉形状 リボン状切粉 平ラセン状切粉 渦巻状切粉 糸きり状切粉 ダマ状切粉 パーマ状切粉 異物混入
処理適正 ×

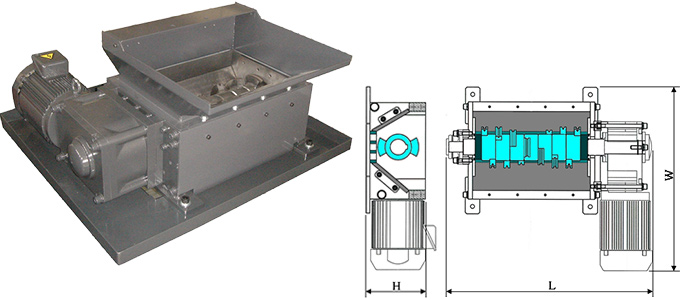

SKE-075HL-60-400R ※写真はホッパー、オイルパン付きです

SKE-075HL-60-400R

型式 モータ容量 主要寸法 使用電圧 本体重量
SKE-075HL-60-400R/L 0.75kW L700×W469×H163 AC200V 86kg
SKE-075HL-60-530R/L L830×W469×H163 95kg
SKE-150 HL-60-400R/L 1.5kW L720×W623×H200 125kg
SKE-150 HL-60-530R/L L850×W623×H200 135kg

主要オプション品

※本体価格には含まれません

ホッパー/架台/制御盤/ホッパードア開閉センサー/その他安全対策/ご指定塗装色/電源ケーブル/設置工事など

※設置場所条件などにより大幅に仕様が異なってくる場合がありますので弊社営業担当者へ都度ご相談願います。

標準仕様制御盤

※本体価格には含まれません

標準仕様制御盤

基本性能

  • 筐体寸法 W300 × H300 × D160
  • 塗装色 5Y7/1(内外とも)
  • 外部操作取り付け漏電ブレーカ(30mA)
  • 自動運転(過負荷時 自動逆転リトライ機能)
  • 手動操作(セレクタ付プッシュボタン)
  • 自動停止・非常停止 兼用(プッシュロック式ボタン)
  • 三菱電機Fx-1s 10MR(10点タイプ)シーケンサ (5DMディスプレイ 取り付け可)
  • MGサーマル有り
  • 一次電源 AC200V 盤内制御電圧 AC200V
※ユーザー様規定のご指定仕様など、上記以外の特別仕様も承ります。
