製品案内

切粉圧縮機SPS-40H(S)YRシリーズ

切粉や研磨スラッジを圧縮・固形化。
圧縮時には付着した切削液を搾り除去します。
特許番号 2949664号

切粉処理設置例

  • 切粉の固形化・減容化
  • 圧縮による付着液の除去
  • 鉄・アルミ・鋳鉄・SUSなどを処理
  • 周辺装置との組み合わせで機能拡張

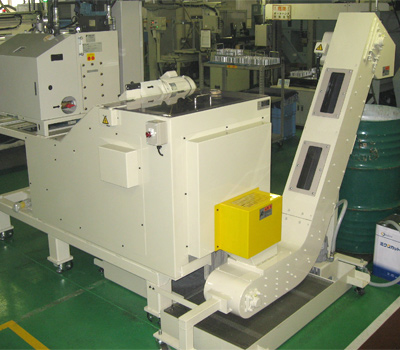

SPS-40HYR ※オプション装置との複合設置

SPS-40HYR

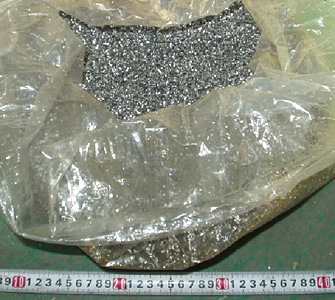

処理前

処理前

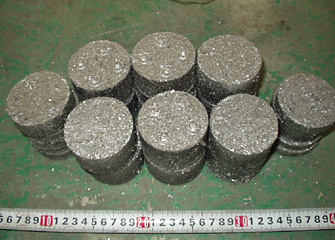

処理後

処理後

研磨スラッジ処理設置例

  • 研磨スラッジの固形化・減容化
  • 圧縮による付着液の除去
  • 鉄・アルミ・SUSなどを処理
  • 周辺装置との組み合わせで機能拡張

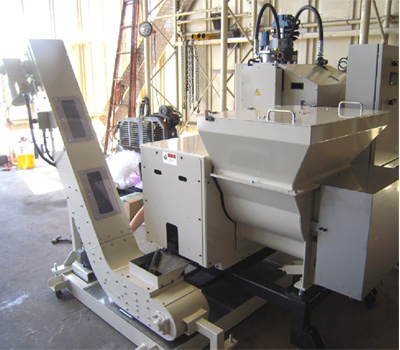

SPS-40SYR ※オプション装置との複合設置

SPS-40SYR

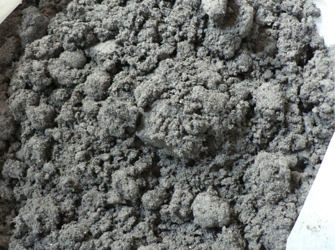

処理前

処理前

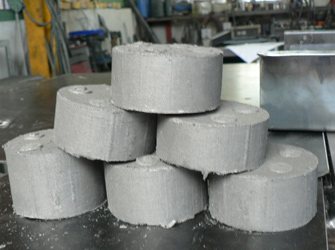

処理後

処理後

※写真はすべてオプション品装着仕様です。

装置諸元

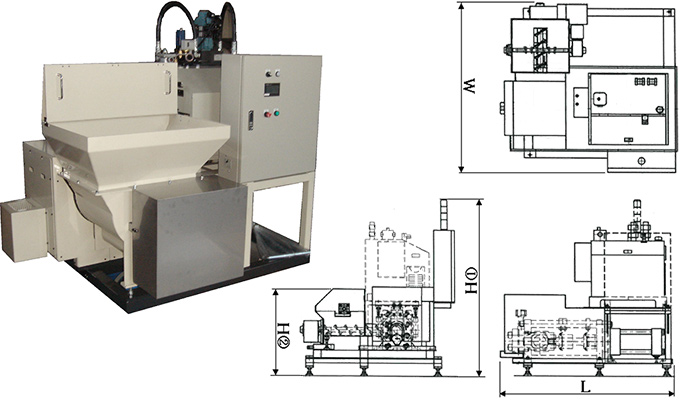

SPS-40HYR ※写真は標準本体です

SPS-40HYR

型式 主要寸法 本体重量
SPS-40HYR L1500×W1000×H①1750×H②950 950kg

基本性能および諸元

一次供給電源
AC200V   50/60Hz
制御電圧
AC200V   50/60Hz
制御盤筐体
水切り防塵仕様 筐体寸法:W600×H700×D200 塗装色:5Y7/1(内外とも)
圧縮シリンダー推力
40T
油圧ポンプ容量
5kw相当
油圧ポンプ圧力
21Mpa
推奨作動油
#VG46 (100リットル)
作動油冷却
ポンプドレン型(空冷式クーラー)
操作仕様
  • 外部操作取り付け漏電ブレーカ(30mA)
  • PLC 三菱電機Fx-1sシーケンサ (5DMディスプレイ 取り付け可)
  • 運転モード選択要タッチパネル装備
  • 自動運転・手動各個運転  任意選択可
  • 非常停止プッシュロック式ボタン
  • 外部信号入出力による連動運転対応
※ユーザー様規定のご指定仕様など、上記以外の特別仕様も承ります。

主要オプション品

※本体価格には含まれません

ホッパードア開閉センサー/ご指定電気仕様対応/その他安全対策/ご指定塗装色/電源ケーブル/設置工事など

※設置場所条件などにより大幅に仕様が異なってくる場合がありますので弊社営業担当者へ都度ご相談願います。
