切粉破砕機SKEシリーズ
加工機と１×１のリアルタイム処理に最適！
ダマ状切粉も処理。
多種多様な切粉に対応できる弊社推奨機。
ダマ状切粉も処理。
多種多様な切粉に対応できる弊社推奨機。
特許番号 ４４８５２４２号
設置例
- ＮＣ旋盤による切削加工
- 鉄鍛造材パーマ状切粉
- 加工機に対し１×１設置
- 破砕後はコンベア集中搬送
- ホッパー部開閉センサー
- コンベアとのリンク動作

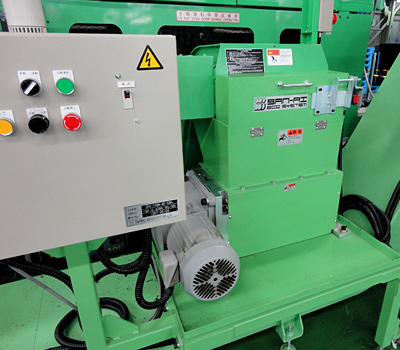

SKE-150N-60-490R ※ユーザー指定色塗装

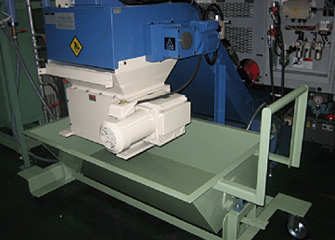

SKE-075S-60-320R
- ホッパー部開閉センサー
- ホッパー内切粉センサー
SKE-150N-60-490R ※ユーザー指定色塗装
- チップコンベアへ吊り下げ
- 切粉箱へ直接排出
※写真はすべてオプション品装着仕様です。
装置諸元
| 切粉形状 | リボン状切粉 | 平ラセン状切粉 | 渦巻状切粉 | 糸きり状切粉 | ダマ状切粉 | パーマ状切粉 | 異物混入 |
|---|---|---|---|---|---|---|---|
| 処理適正 | ○ | ○ | ○ | ○ | ○ | ○ | × |
SKE-075S-60-320R ※写真は標準本体です
| 型式 | モータ容量 | 主要寸法 | 使用電圧 | 本体重量 |
|---|---|---|---|---|
| ＳＫＥ-075S-60-320R/L | 0.75ｋＷ | Ｌ630×Ｗ580×Ｈ260 | AC200V | 115ｋｇ |
| ＳＫＥ-075S-60-490R/L | Ｌ800×Ｗ580×Ｈ260 | 125ｋｇ | ||
| ＳＫＥ-150N-60-320R/L | 1.5ｋＷ | Ｌ680×Ｗ650×Ｈ260 | 125ｋｇ | |
| ＳＫＥ-150N-60-490R/L | Ｌ850×Ｗ650×Ｈ260 | 135ｋｇ | ||
| ＳＫＥ-220N-60-320R/L | 2.2ｋＷ | Ｌ730×Ｗ650×Ｈ290 | 130ｋｇ | |
| ＳＫＥ-220N-60-490R/L | Ｌ900×Ｗ650×Ｈ290 | 140ｋｇ |
標準塗装色
| 5Y8/1.5 | Ｎ2.5 |
主要オプション品
※本体価格には含まれません
ホッパー／架台／制御盤／ホッパードア開閉センサー／その他安全対策／ご指定塗装色／電源ケーブル／設置工事など
※設置場所条件などにより大幅に仕様が異なってくる場合がありますので弊社営業担当者へ都度ご相談願います。
標準仕様制御盤
※本体価格には含まれません
基本性能
- 筐体寸法 W３００ × H３００ × D１６０
- 塗装色 ５Ｙ７／１（内外とも）
- 外部操作取り付け漏電ブレーカ（３０mA）
- 自動運転（過負荷時 自動逆転リトライ機能）
- 手動操作（セレクタ付プッシュボタン）
- 自動停止・非常停止 兼用（プッシュロック式ボタン）
- 三菱電機Fx-1s １０MR（10点タイプ）シーケンサ （５DMディスプレイ 取り付け可）
- MGサーマル有り
- 一次電源 AC200V 盤内制御電圧 AC200V
※ユーザー様規定のご指定仕様など、上記以外の特別仕様も承ります。
