切粉破砕機SBDシリーズ

異物混入への対応を実現!
小型自動旋盤のコンベアに直接取り付ける、1×1のリアルタイム処理に最適。

設置例

  • 異物混入切粉も処理可能
  • NC旋盤による切削加工
  • コンベアへの直接取り付け
  • 加工機に対し1×1設置
  • 破砕後はコンベア搬送も可
  • コンベアとのリンク動作可
従来、処理不可能とされていたバー材トップカットによる端材の混入切粉に対応可能です。

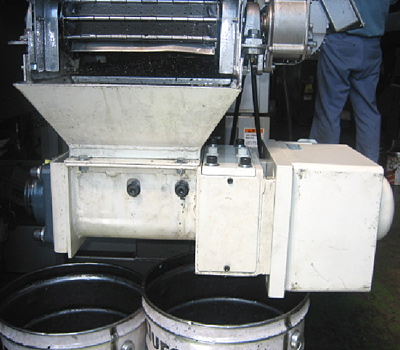

SBD-075 ※コンベア直接取り付け ユーザー指定色塗装

SBD-075

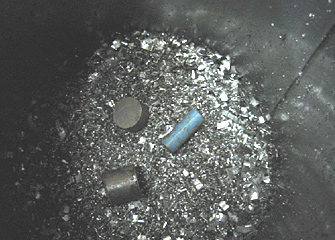

バー材加工の端材混入が可能

バー材加工の端材混入が可能

  • 異物外径  最大:φ32mm
  • 異物長さ  最大:100mm

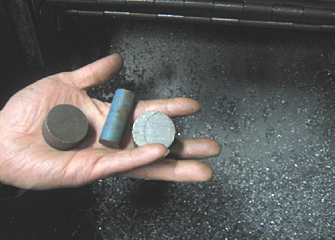

独自の特殊機構により切粉とともに排出

独自の特殊機構により切粉とともに排出

  • 破砕後は切粉とともに下方排出
  • 破砕後はコンベア搬送も可
※写真はすべてオプション品装着仕様です。

装置諸元

※混入異物には寸法限界がありますので事前に打ち合わせが必要です。
切粉形状 リボン状切粉 平ラセン状切粉 渦巻状切粉 糸きり状切粉 ダマ状切粉 パーマ状切粉 異物混入
処理適正 × ○(※)

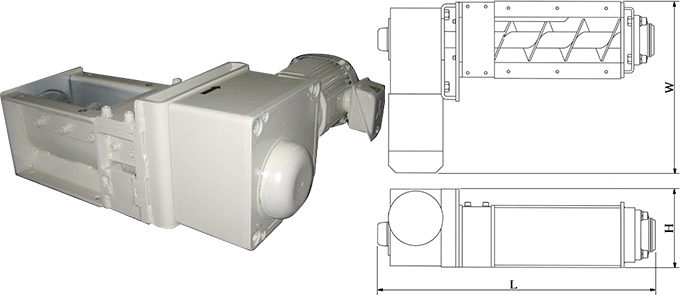

SBD-075-300 ※写真は本体部のみです

SBD-075-300

型式 モータ容量 主要寸法 使用電圧 本体重量
SBD-075M 0.75kW L764×W477×H211 AC200V 78kg

主要オプション品

※本体価格には含まれません

ホッパー/架台/制御盤/ホッパードア開閉センサー/その他安全対策/ご指定塗装色/電源ケーブル/設置工事など

※設置場所条件などにより大幅に仕様が異なってくる場合がありますので弊社営業担当者へ都度ご相談願います。

標準仕様制御盤

※本体価格には含まれません

標準仕様制御盤

基本性能

  • 筐体寸法 W300 × H300 × D160
  • 塗装色 5Y7/1(内外とも)
  • 外部操作取り付け漏電ブレーカ(30mA)
  • 自動運転(過負荷時 自動逆転リトライ機能)
  • 手動操作(セレクタ付プッシュボタン)
  • 自動停止・非常停止 兼用(プッシュロック式ボタン)
  • 三菱電機Fx-1s 10MR(10点タイプ)シーケンサ (5DMディスプレイ 取り付け可)
  • MGサーマル有り
  • 一次電源 AC200V 盤内制御電圧 AC200V
※ユーザー様規定のご指定仕様など、上記以外の特別仕様も承ります。
