切粉圧縮機SPS-25HYR
切粉を圧縮・固形化。
圧縮時には付着した切削液を搾り除去します。
加工機と１×１のリアルタイム処理にも最適。
圧縮時には付着した切削液を搾り除去します。
加工機と１×１のリアルタイム処理にも最適。
特許番号 ２９４９６６４号
切粉処理設置例
- 切粉の固形化・減容化
- 圧縮による付着液の除去
- 鉄・アルミ・鋳鉄・SUSなどを処理
- 周辺装置との組み合わせで機能拡張
圧縮減容化だけでなく、切粉に付着した切削液も回収可能！

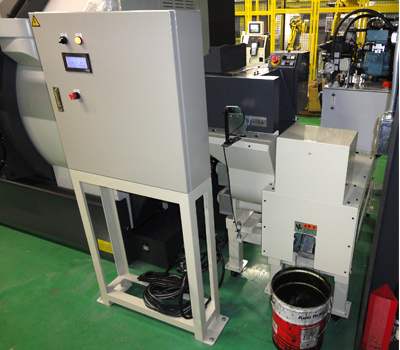

SPS-25HYR ※オプション装置との複合設置

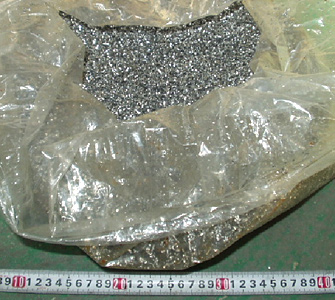

処理前

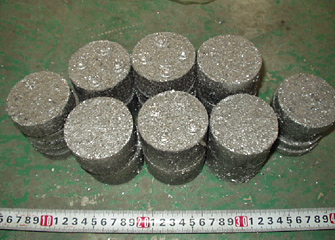

処理後
- 加工機との１×１単独設置。
- 加工機コンベアとの連動運転。
- 無人化加工ラインへの設置に最適。
- 周辺装置との組み合わせで機能拡張。

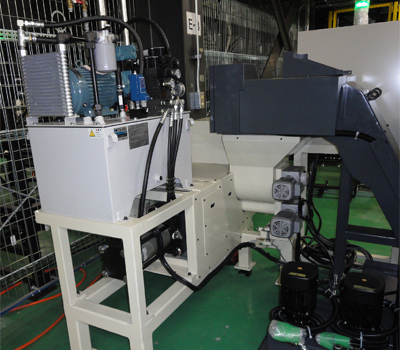

SPS-25HYR ※加工機コンベアへの直接設置
※写真はすべてオプション品装着仕様です。

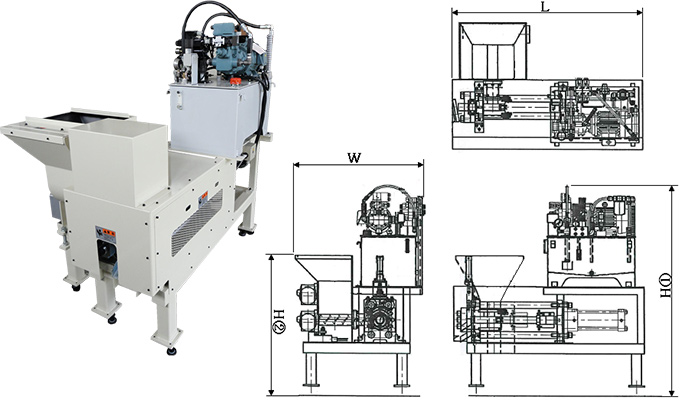

装置諸元
※写真は標準本体です。
| 型式 | 主要寸法 | 本体重量 |
|---|---|---|
| SPS-25HYR | Ｌ1450×Ｗ920×Ｈ①1580×H②1060 | 650ｋｇ |
標準塗装色
| 5Y8/1.5 | Ｎ2.5 |
基本性能および諸元
- 一次供給電源
- AC２００V ５０/６０Hz
- 制御電圧
- AC２００V ５０/６０Hz
- 制御盤筐体
- 水切り防塵仕様 筐体寸法：W600×H700×D200 塗装色：5Y7/1(内外とも)
- 圧縮シリンダー推力
- ２５Ｔ
- 油圧ポンプ容量
- ２．２kw
- 油圧ポンプ圧力
- ２１Mpa
- 推奨作動油
- ＃VG４６ （６０リットル）
- 作動油冷却
- ポンプドレン型（空冷式クーラー）
操作仕様
- 外部操作取り付け漏電ブレーカ（３０mA）
- PLC 三菱電機Fx-1sシーケンサ （５DMディスプレイ 取り付け可）
- 運転モード選択要タッチパネル装備
- 自動運転・手動各個運転 任意選択可
- 非常停止プッシュロック式ボタン
- 外部信号入出力による連動運転対応
※ユーザー様規定のご指定仕様など、上記以外の特別仕様も承ります。
主要オプション品
※本体価格には含まれません
ホッパードア開閉センサー／ご指定電気仕様対応／その他安全対策／ご指定塗装色／電源ケーブル／設置工事など
※設置場所条件などにより大幅に仕様が異なってくる場合がありますので弊社営業担当者へ都度ご相談願います。
