切粉圧縮機SPS-100/150H(S)YR
鉄・アルミ等の切粉から研磨スラッジまで
様々な材質の圧縮・固形化！
様々な材質の圧縮・固形化！
特許番号 ２９４９６６４号

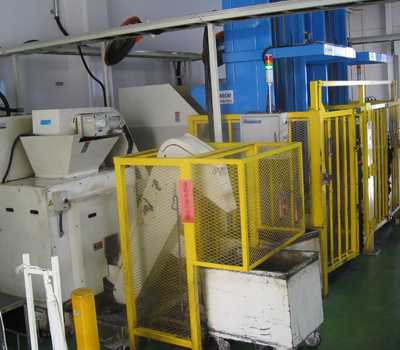

設置例
- 鉄切粉の固形化・減容化
- 破砕機からの自動投入
- 周辺装置との組み合わせで機能拡張
- 固形化した切粉は切粉台車へ排出
- 圧縮による付着液の除去
- 回収した切削液は自動で回収
圧縮減容化だけでなく、切粉・研磨スラッジに付着した切削液も回収可能！

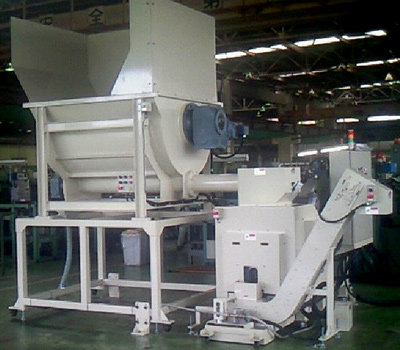

SPS-100HYR ※オプション装置との複合設置

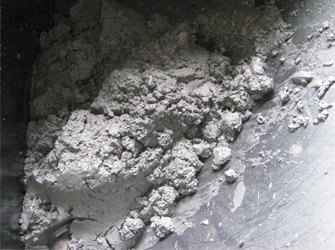

処理前

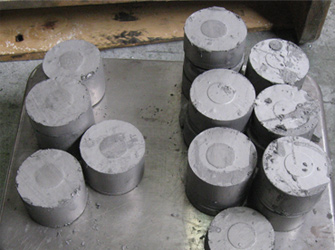

処理後
※写真はすべてオプション品装着仕様です。

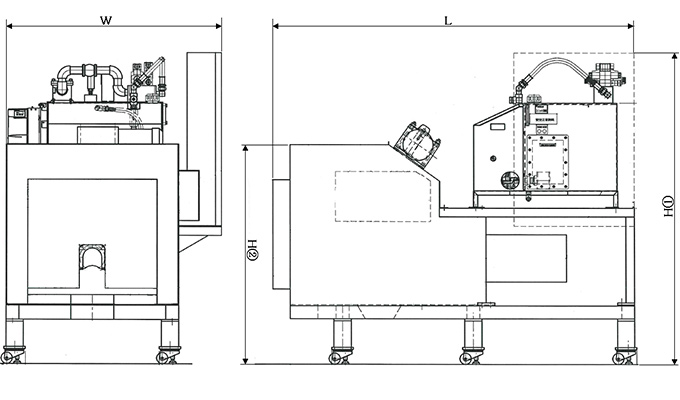

装置諸元
SPS-40HYR ※写真は標準本体です
| 型式 | 主要寸法 | 本体重量 |
|---|---|---|
| SPS-100H(S)YR | Ｌ1800×Ｗ1250×Ｈ①1800×H②1200 | 1900ｋｇ |
| SPS-150H(S)YR | Ｌ2400×Ｗ1300×Ｈ①2400×H②1350 | 2500ｋｇ |
標準塗装色
| 5Y8/1.5 | Ｎ2.5 |
基本性能および諸元
- 一次供給電源
- AC２００V ５０/６０Hz
- 制御電圧
- AC２００V ５０/６０Hz
- 制御盤筐体
- 水切り防塵仕様 筐体寸法：W800×H1000×D200 塗装色：5Y7/1(内外とも)
- 圧縮シリンダー推力
- SPS-80H(S)YR：80T SPS-100H(S)YR：100T SPS-150H(S)YR：150T
- 油圧ポンプ容量(※)
- SPS-80H(S)YR：7kw相当 SPS-100H(S)YR：7kw～11kw SPS-150H(S)YR:7kw～15kw
- 油圧ポンプ圧力
- ２１Mpa
- 推奨作動油
- ＃VG４６ （１００リットル）
- 作動油冷却
- ポンプドレン型（空冷式クーラー）
操作仕様
- 外部操作取り付け漏電ブレーカ（３０mA）
- PLC 三菱電機Fx-1sシーケンサ （５DMディスプレイ 取り付け可）
- 運転モード選択要タッチパネル装備
- 自動運転・手動各個運転 任意選択可
- 非常停止プッシュロック式ボタン
- 外部信号入出力による連動運転対応
※ユーザー様規定のご指定仕様など、上記以外の特別仕様も承ります。
(※)ポンプ容量は処理能力に応じて選択可能です。
主要オプション品
※本体価格には含まれません
ホッパードア開閉センサー／ご指定電気仕様対応／その他安全対策／ご指定塗装色／電源ケーブル／設置工事など
※設置場所条件などにより大幅に仕様が異なってくる場合がありますので弊社営業担当者へ都度ご相談願います。
